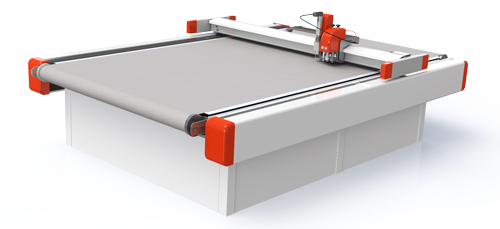

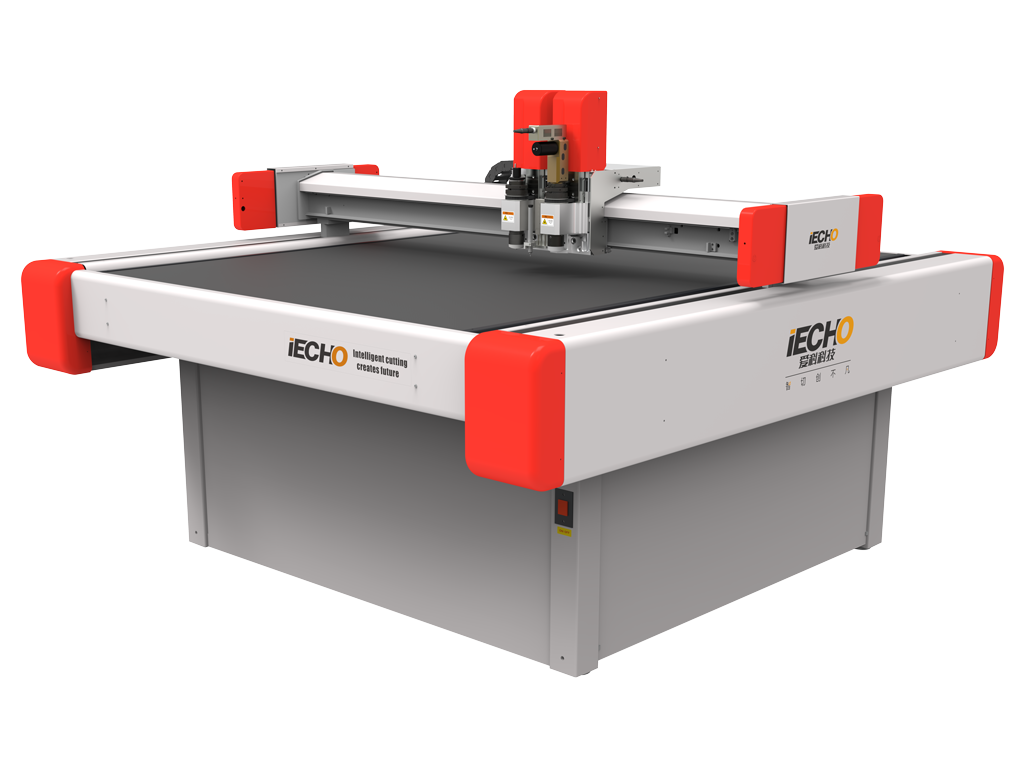

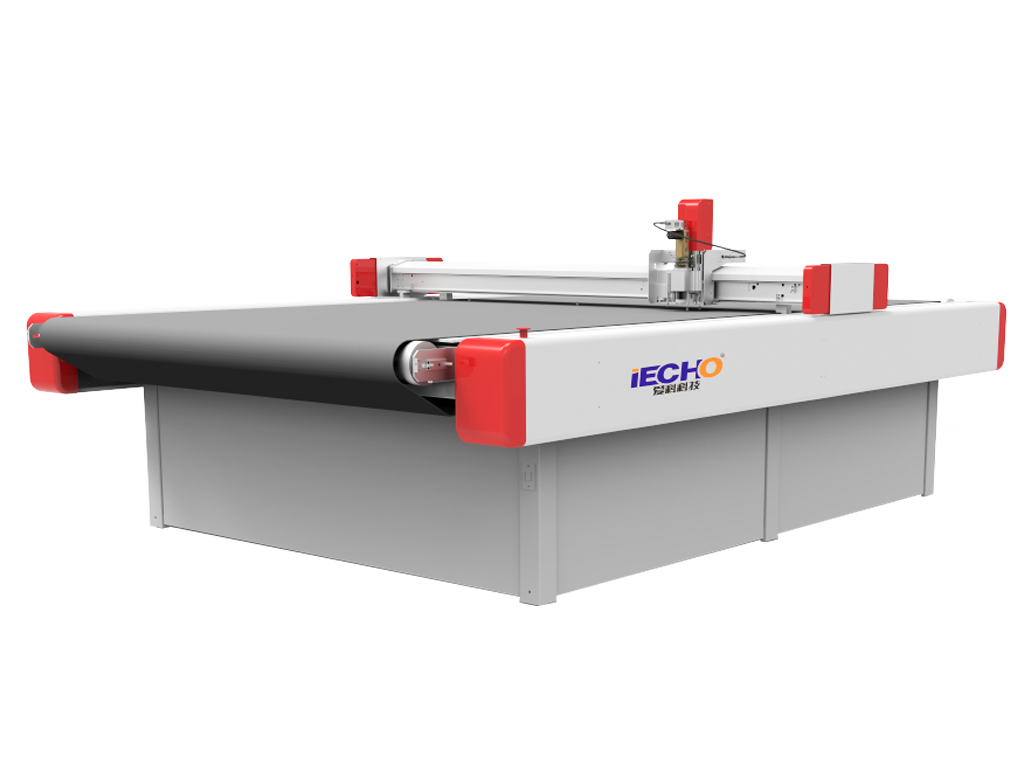

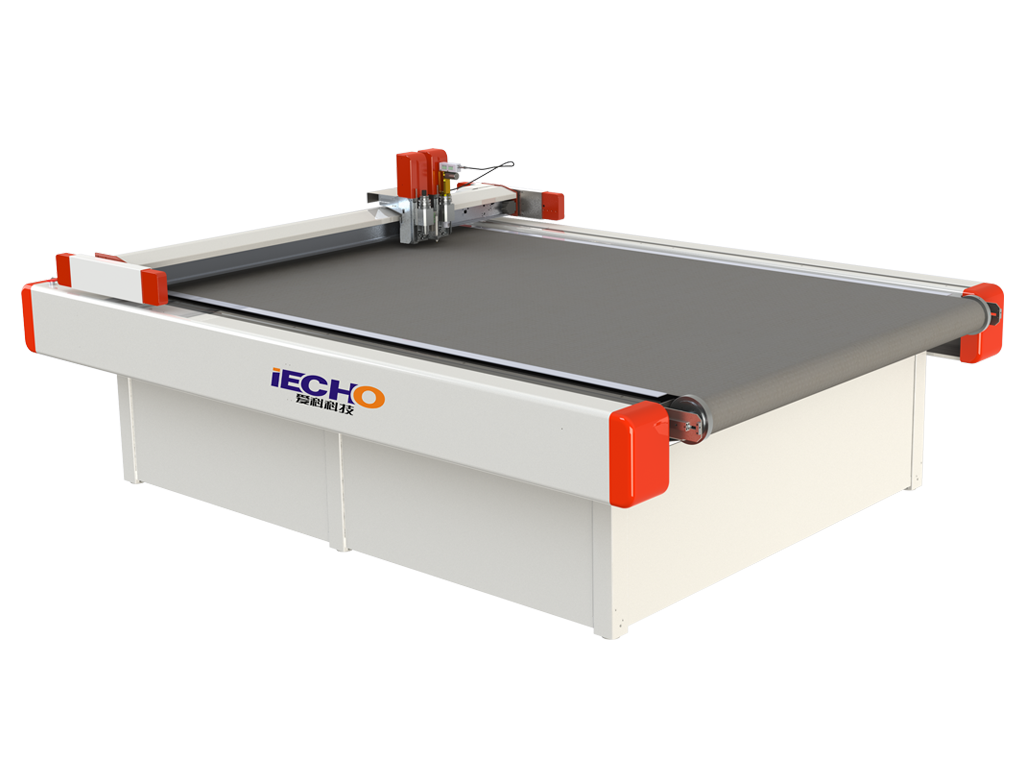

Digital Die Cut IECHO MODEL : BK2 STANDARD

Cutting Area (L X W) : 1300mm x 1100mm / 1700mm x 1300mm / 2500mm x 1600mm

DIGITAL DIE CUT IECHO

MODEL : BK2 STANDARD

เครื่องตัดดิจิตอลไดคัท BK มีระบบการตัดอัจฉริยะที่สามารถรวบรวมตัวอย่างการผลิตชิ้นงานและมีความสะดวกในการเลือกตัวอย่างงานเพื่อทำการผลิต มีใบมีดให้เลือกใช้งานตามความต้องการ สำหรับการตัด เจาะ มีระบบการทำงานที่มีความแม่นยำ BK ยังมีระบบอินเตอร์เฟซที่เชื่อมต่อเข้ากับซอฟแวร์การออกแบบที่สามารถเปลี่ยนการสุ่มตัวอย่างการผลิตที่ใช้เวลานานไปเป็นการสุ่มเลือกการผลิตชิ้นงานที่มีความเร็วสูงและยังรองรับความต้องการในการผลิตงานในระยะเวลาที่สั้นลง เครื่องตัดตัวอย่าง เครื่องตัดแบบงาน เครื่องขึ้นรูปโมเดล ทำงานอเนกประสงค์ มีการนำมาใช้งานในหลากหลายธุรกิจ อาชิเช่นกลุ่ม Signage กลุ่มป้ายและการจัดแสดง ,Packaging กลุ่มกล่องและบรรจุภัณฑ์ , Label กลุ่มฉลากสินค้า , Textile กลุ่มเครื่องนุ่งห่ม เสื้อผ้า พรม ,กลุ่มเครื่องหนังในยานยนต์, กลุ่มเครื่องหนังและวัสดุอื่นๆในธุรกิจเฟอร์นิเจอร์ และธุรกิจอื่นๆอีกมากมาย

CUTTING TOOLS

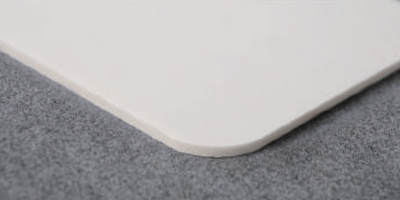

รูป KT BOARD

KT BOARD

Cutting tool

IECHO EOT, IECHO V-CUT

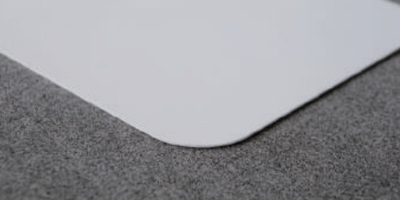

รูป PP PAPER

PP PAPER

Cutting tool

IECHO UCT

รูป FOAM BOARD

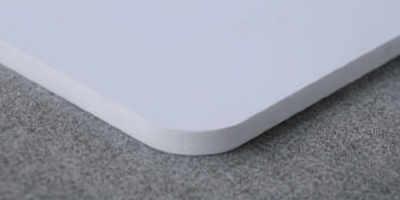

FOAM BOARD

Cutting tool

IECHO EOT,IECHO RZ

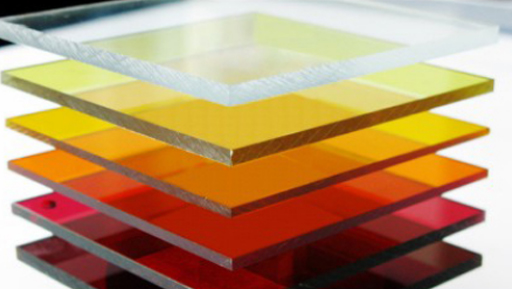

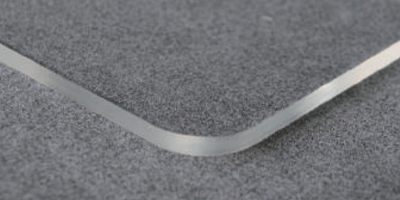

รูป ACRYLIC

ACRYLIC

Cutting tool

IECHO RZ

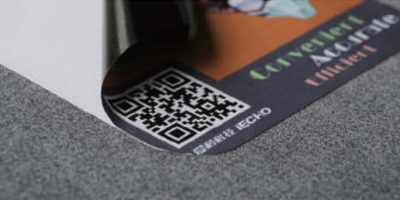

รูป VINYl

VINYL STICKER

Cutting tool

IECHO UCT,IECHO KCT

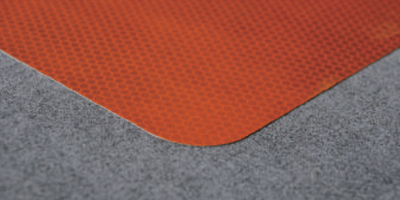

รูป REFLECTIVE

REFLECTIVE MATERIALS

Cutting tool

IECHO UCT,IECHO KCT

รูป ALUMINUM COMPOSTES

ALUMINUM COMPOSTES

Cutting tool

IECHO RZ

รูป ABS

ABS

Cutting tool

IECHO UCT,IECHO RZ

รูป CARD BOARD

CARD BOARD

Cutting tool

IECHO UCT,IECHO EOT,IECHO CCT

รูป PLASTIC

PLASTIC

Cutting tool

IECHO UCT,IECHO EOT

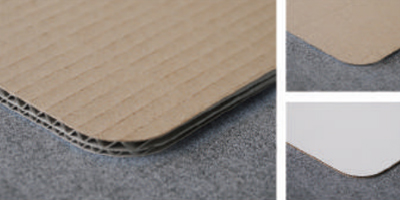

รูป CORRUGATE PAPER

CORRUGATE PAPER

Cutting tool

IECHO CCT,IECHO EOT

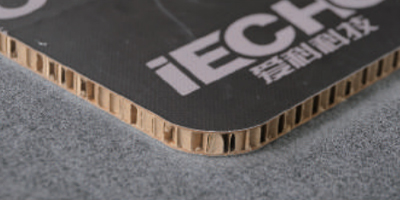

รูป CARD BOARD

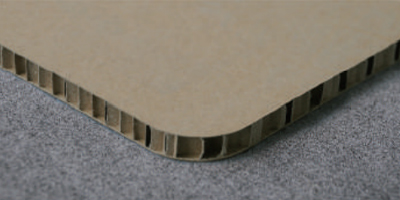

HONEYCOMB BOARD

Cutting tool

IECHO V-CUT,IECHO EOT

รูป PLASTIC

VERTICAL CORRUGATED BOARD

Cutting tool

IECHO V-CUT,IECHO EOT

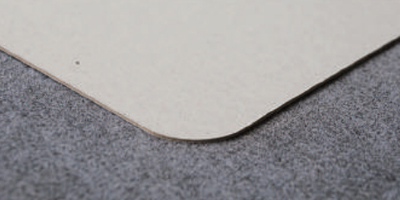

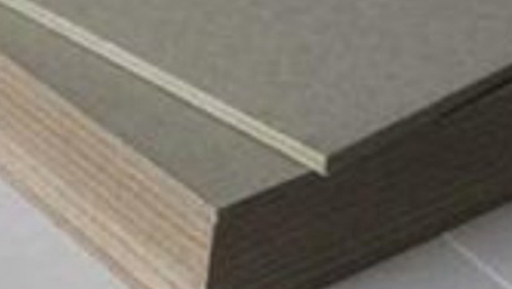

รูป GREY BOARD

GREY BOARD

Cutting tool

IECHO V-CUT,IECHO EOT

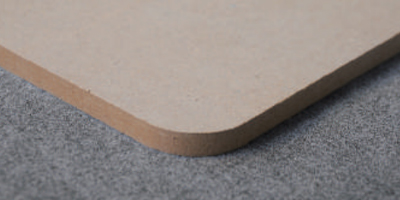

รูป MDF BOARD

MDF BOARD

Cutting tool

IECHO RZ

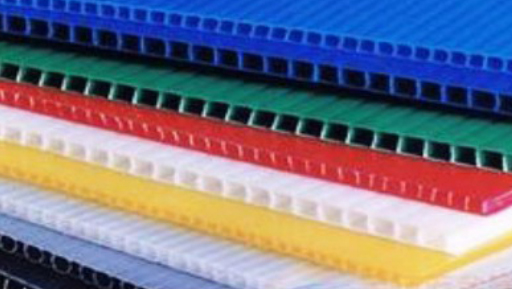

รูป PLASTIC

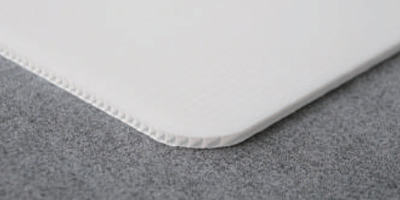

CORRUGATED PLASTIC

Cutting tool

IECHO CCT,IECHO EOT

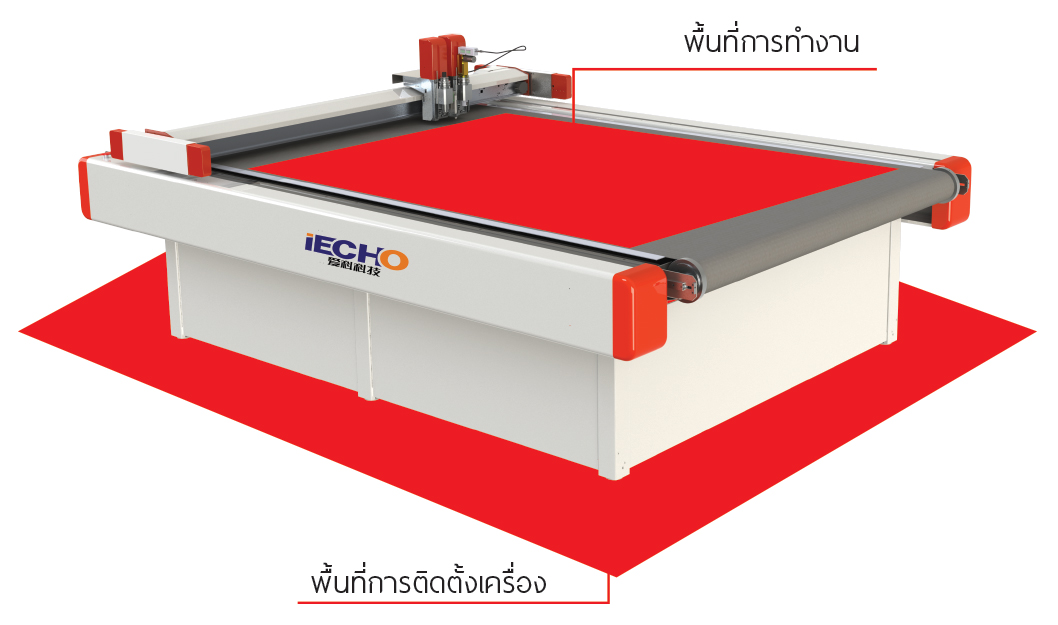

ขนาดเครื่องและพื้นที่การทำงานเครื่องตัดดิจิตอลไดคัท IECHO MODEL : BK2 STARNDARD
มีให้เลือก 3 ขนาด

พื้นที่การทำงาน ขนาดพื้นที่การติดตั้งเครื่อง
1300mm x 1100mm 2100mm x 1900mm
1700mm x 1300mm 2500mm x 2100mm
2500mm x 1600mm 3300mm x 2400mm

เครื่องตัดดิจิตอลไดคัท IECHO MODEL : BK2 STANDARD

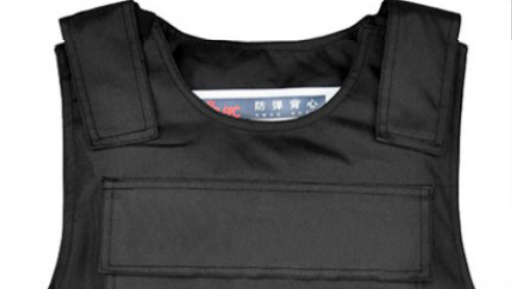

ฟังก์ชั่น IECHO EOT

IECHO EOT

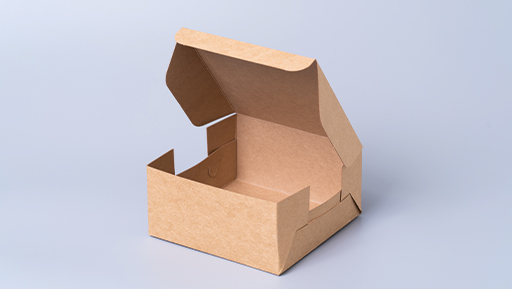

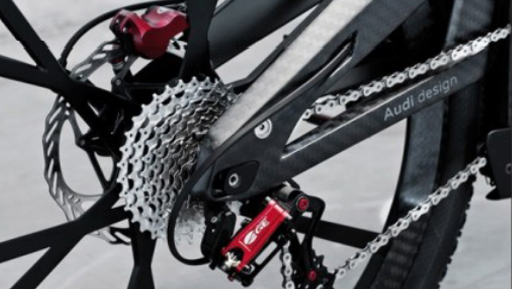

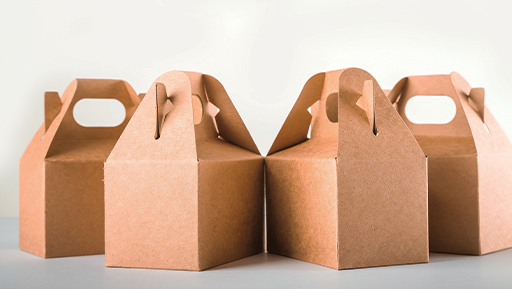

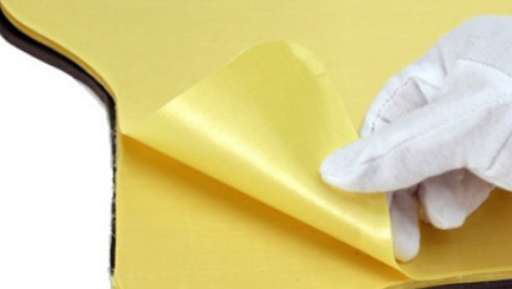

ฟังก์ชั่น IECHO EOT เหมาะอย่างยิ่งสำหรับการตัดวัสดุที่มีความหนาแน่นปานกลาง เมื่อใช้งานร่วมกับใบมีดหลายชนิด iECHO EOT สามารถตัดวัสดุที่แตกต่างกันและได้ ส่วนโค้ง 2 มม. สำหรับตัดขาดลูกฟูก พีพีบอร์ด โฟมบอร์ด กล่องกระดาษ หนัง พรม พลาดวูด

เครื่องตัดดิจิตอลไดคัท IECHO MODEL : BK2 STANDARD

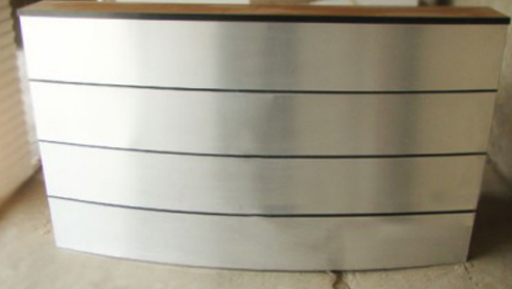

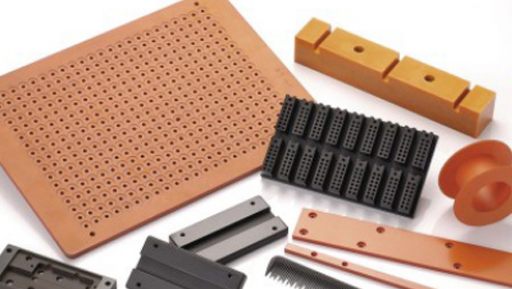

ฟังก์ชั่น IECHO RZ

IECHO RZ

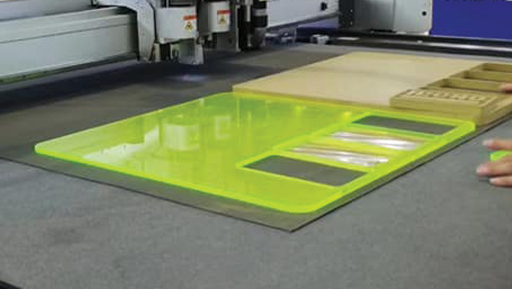

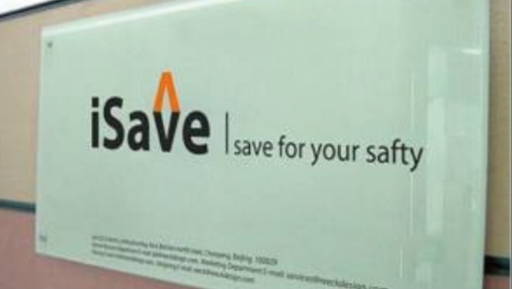

ฟังก์ชั่น iECHO RZ มีความเร็วในการหมุน 60,000 รอบต่อนาที เราเตอร์ที่ขับ เคลื่อนด้วยมอเตอร์ความถี่สูงสามารถใช้สำหรับตัดวัสดุแข็งที่มีความหนาสูงสุด 20 มม. iECHO RZ ตระหนักถึงความต้องการในการทำงานตลอด 24 ชั่วโมง ทุกวัน อุปกรณ์ทำความสะอาดแบบกำหนดเองจะทำความสะอาดฝุ่นและเศษ วัสดุจากการผลิตในขณะที่ระบบระบายความร้อนด้วยอากาศจะยืดอายุใบมีด สำหรับตัดแกะสลัก อะคริลิค ไม้ พลาสวูด คอมโพสิต

เครื่องตัดดิจิตอลไดคัท IECHO MODEL : BK2 STANDARD

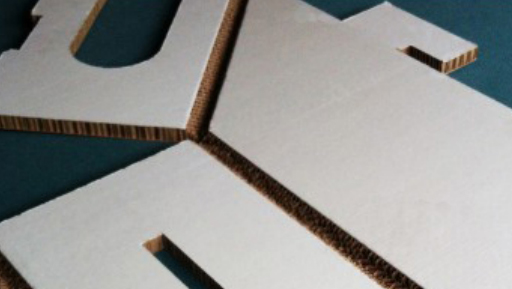

ฟังก์ชั่น IECHO V-CUT

IECHO V-CUT

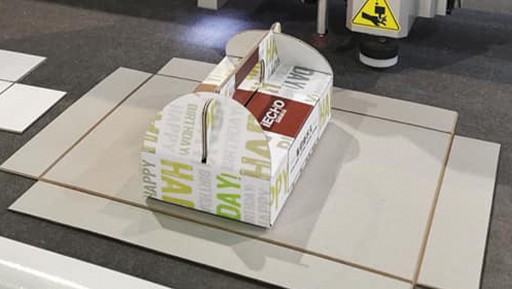

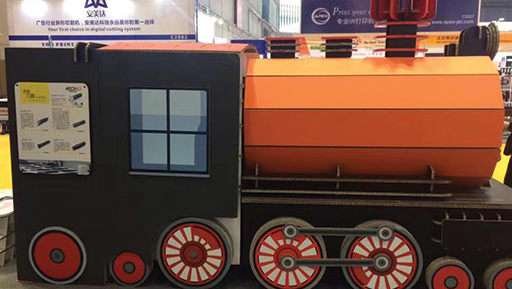

ฟังก์ชั่น IECHO V-CUT เฉพาะสำหรับการตัด V-Cut บนวัสดุลูกฟูก iECHO V-Cut Tool สามารถตัด 0 °, 15 °, 22.5 °, 30 °และ 45 ° สำหรับทำตัวอย่าง ขึ้นโมเดล กล่องกระดาษลูกฟูก พีพีบอร์ด โฟมบอร์ด หนัง ผ้า พรม โฟม ฟองน้ำ วัสดุชนิดอ่อนทุกชนิด

เครื่องตัดดิจิตอลไดคัท IECHO MODEL : BK2 STANDARD
ฟังก์ชั่น IECHO KCT

IECHO KCT

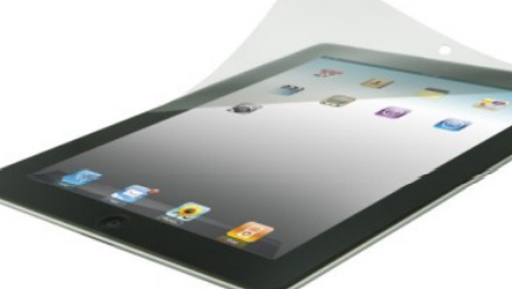

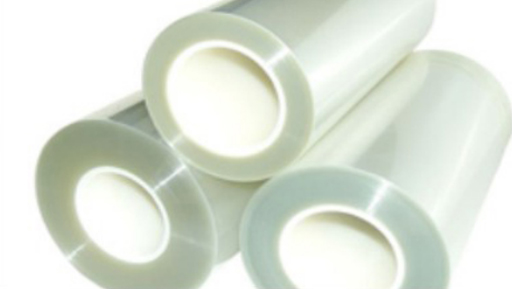

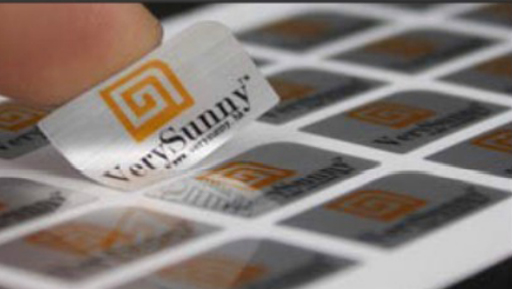

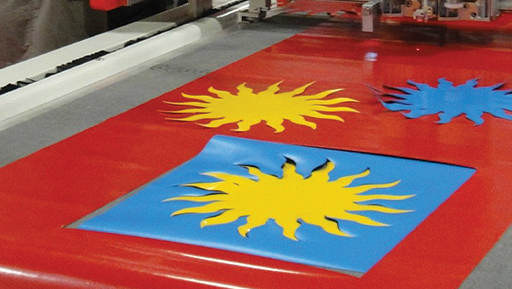

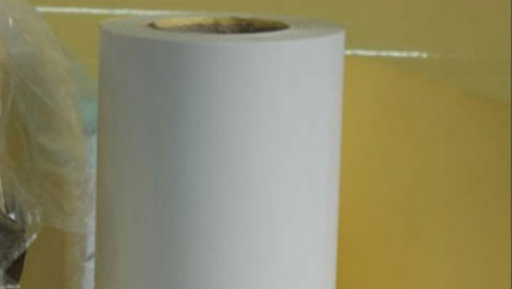

ฟังก์ชั่น IECHO KCT ใช้สำหรับตัดวัสดุไวนิล (ฉลาก) iECHO KCT ทำให้เครื่อง มือสามารถตัดผ่านส่วนบนของวัสดุได้โดยไม่เกิดความเสียหายกับส่วนล่าง ให้ความ เร็วในการตัดสูงสำหรับการแปรรูปวัสดุ สำหรับตัดกึ่งขาดหรือตัดครึ่ง รองรับงาน สติ๊กเกอร์ อาทิ งานสติ๊กเกอร์รถ ฉลากสินค้า LABEL

เครื่องตัดดิจิตอลไดคัท IECHO MODEL : BK2 STANDARD
ฟังก์ชั่น IECHO CCT

IECHO CTT

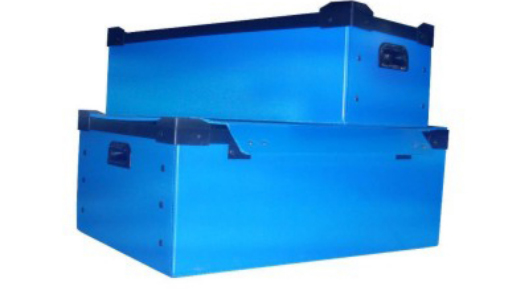

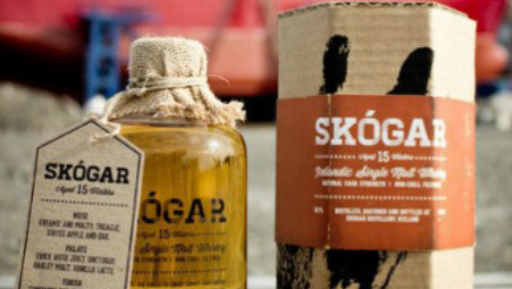

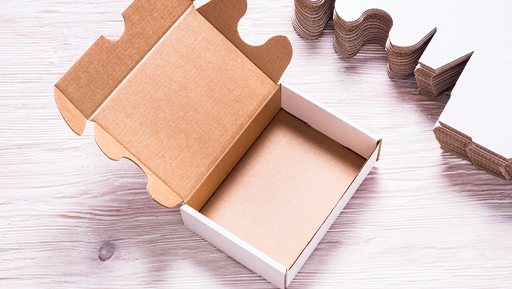

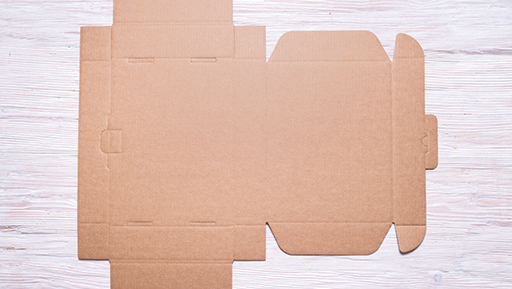

ฟังก์ชั่น iECHO CTT เหมาะสำหรับการรีดวัสดุลูกฟูก เครื่องมือนี้ทำงานร่วมกับ ซอฟต์แวร์ตัดวัสดุสามารถตัดวัสดุตามโครงสร้างหรือในทิศทางย้อนกลับเพื่อให้ได้ ผลการพับที่ดีที่สุดโดยไม่ทำให้พื้นผิวของวัสดุลูกฟูกเสียหาย สำหรับทับร่องทำ รอยพับ กล่องกระดาษบรรจุภัณฑ์ PACKAGING

เครื่องตัดดิจิตอลไดคัท IECHO MODEL : BK2 STANDARD

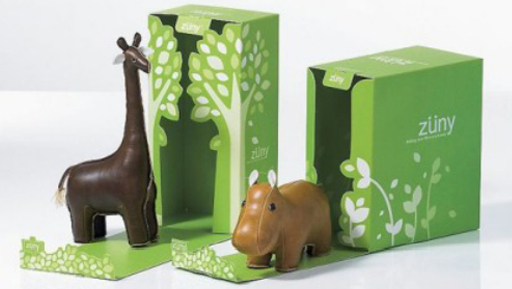

ฟังก์ชั่น IECHO UCT

IECHO UCT

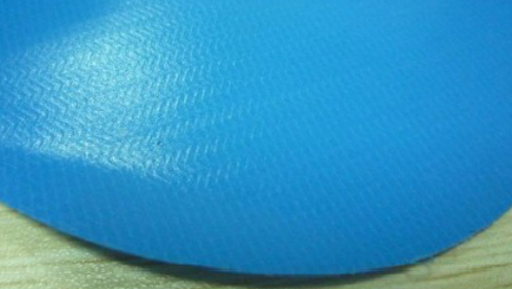

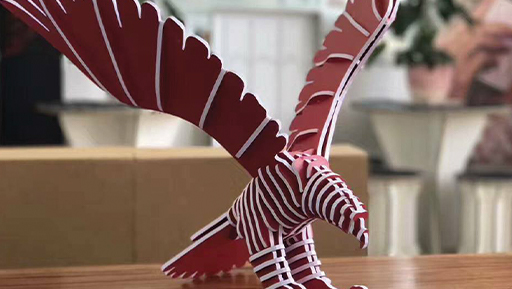

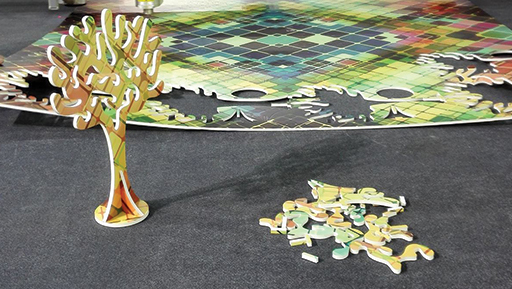

ฟังก์ชั่น iECHO UCT สามารถตัดวัสดุที่มีความหนาได้ถึง 5 มม. เมื่อเทียบกับ เครื่องมือตัดอื่น ๆ UCT เป็นเครื่องมือที่คุ้มค่าที่สุดและให้ความเร็วในการตัดที่เร็ว ที่สุดโดยมีค่าบำรุงรักษาต่ำที่สุด ปลอกป้องกันพร้อมสปริงช่วยให้มั่นใจได้ถึงความ แม่นยำในการตัด สำหรับตัดขาด กระดาษ พีวีซี พีพี ฟิมม์ การ์ด ผ้าใบ โฟโต้ ไวนิล

โปรแกรมและฟังก์ชั่นต่างๆ

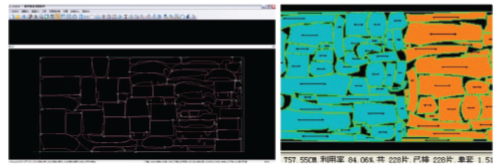

ระบบประมวลผลภาพ เพื่อสร้างงาน ซ้อนอัตโนมัติ

การเตรียมใช้งานมีดอัตโนมัติ

ระบบดูดเสียง

ระบบตัดต่อเนื่อง

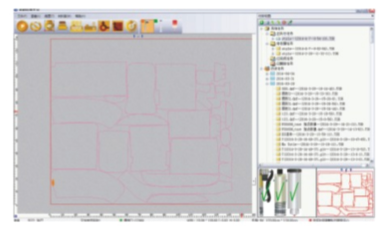

การปรับแต่งซอฟต์แวร์ที่ควบคุมได้ง่าย สะดวกต่อการใช้งาน

อุปกรณ์ความปลอดภัย

ระบบควบคุมการเคลื่อนไหว

ระบบการวางตําแหน่งกล้องอัตโนมัติ

คุณสมบัติและการทำงาน

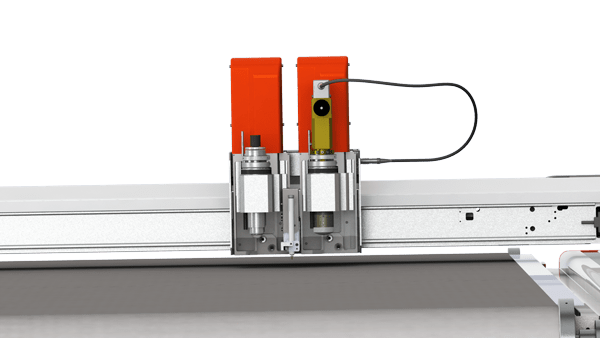

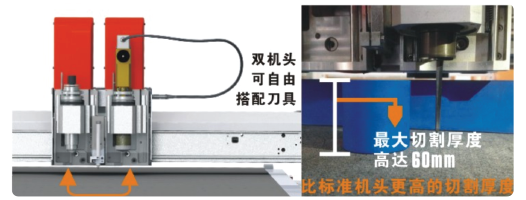

เครื่องตัดดิจิตอลไดคัท IECHO MODEL : BK2 มี 2 ช่องสัญญาณพร้อมกล้อง CCD ความละเอียดสูง

BK2 ระบบตัดดิจิตอลความเร็วสูง ตัดด้วยความเร็วสูงสุด 1 เมตร ต่อวินาที เร็วกว่า4-6เท่า ถ้าเทียบกับการตัดด้วยตนเอง

ระบบสามารถซ้อนรายการที่จะตัดได้อย่างเหมาะสม โดยคำนึงถึง ขนาด ส่วนประกอบ ทิศทาง รูปแบบซ้ำ หรือข้อมูลที่ผู้ใช้ได้กำหนดไว้แล้ว เครื่อง IECHO คือที่สุดของการขึ้นงานตัวอย่าง และงานผลิตที่มีประสิทธิภาพ ผลิตอย่างรวดเร็ว และมีความแม่นยำมากที่สุด

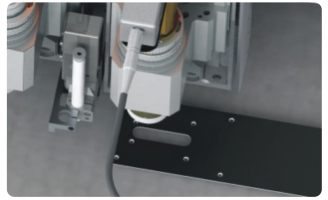

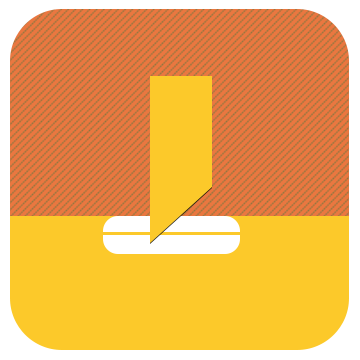

การเริ่มต้นใช้งานใบมีดแบบอัตโนมัติ จะปรับความลึกของเครื่องมือได้อย่างรวดเร็วและถูกต้อง

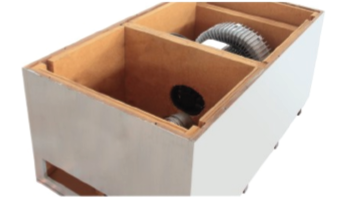

ปั๊มสูญญากาศตั้งอยู่ในกล่องที่สร้างด้วยวัสดุที่ดูดซับเสียง ลดระดับเสียงจากปั๊มสูญญากาศ 71% ให้เข้ากับสภาพแวดล้อมและการทำงานที่สะดวกสบาย

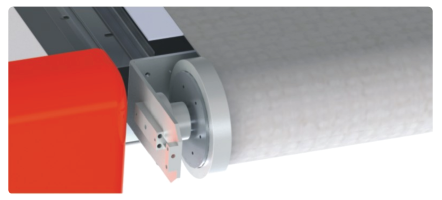

ระบบการตัดแบบต่อเนื่องช่วยให้สามารถตัดและรวบรวมวัสดุได้โดยอัตโนมัติเพิ่มผลผลิตสูงสุด

การออกแบบซอฟต์แวร์ของระบบตัด BK ช่วยให้สามารถผลิตเครื่องจักรได้ตรงตามความต้องการในการผลิต

เครื่องถูกออกแบบมาให้มีความปลอดภัยเป็นส่วนสำคัญ เพื่อให้มั่นใจว่าผู้ปฏิบัติงานปลอดภัย

IECHO Cutter Server ได้รับการพัฒนาโดย IECHO เพื่อให้สามารถตัดวงกลมที่สมบูรณ์แบบและรูปทรงโค้งที่ซับซ้อนได้อย่างแม่นยำและสม่ำเสมอ

ระบบการวางตําแหน่ง กล้องอัตโนมัติจะบันทึกหัวตัดไปยังชิ้นงานภายใน 0.1 มม. ของงานหรือข้อมูลที่จัดให้

PARAMETERS

TYPE BK1311 BK1713 BK2516
CUTTING AREA 1300mm X 1100mm 1700mm X 1300mm 2500mm X 1600mm
FLOOR AREA 2100mm X 1900mm 2500mm X 2100mm 3300mm X 2400mm
LENGTH 800mm -5000mm
WIDTH 800mm -5000mm
SPEED 1000mm/S
PRECISION 0.1mm
THICKNESS 50mm
DATA FORMAT DXF, HPGL,PDF,ISO
INTERFACE SERIAL PORT
MEDIA VACUUM SYSTEM
PUMP POWER 7.5KW / 9KW / 11KW
POWER 220V / 50HZ / 380V / 50HZ
OPERATING ENVIRONMENT TEMPERATURE 0˚C-40˚C HUMIDITY 20%-80% RH
